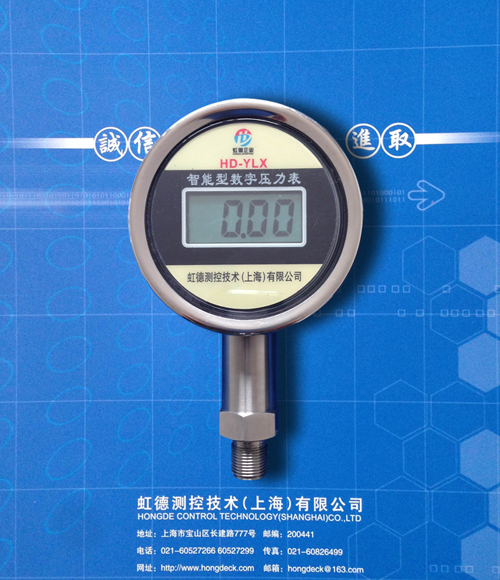

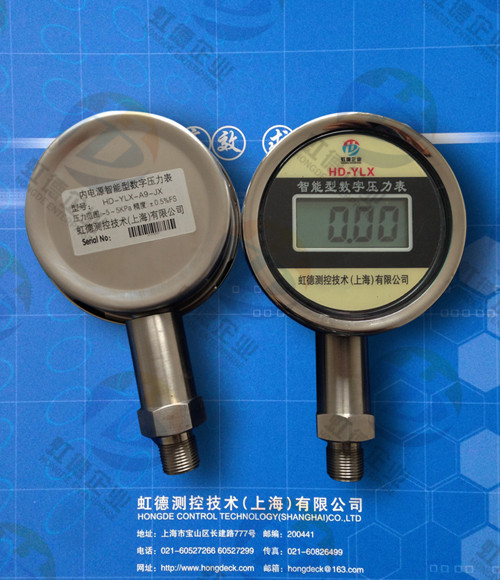

HD-YLX智能型现场数字压力表
●产品简介
HD-YLX智能数字压力表测压元件采用扩散硅压力传感器，采用鲜进的微功耗单片机采集处理压力信号并驱动LCD液晶屏显示实际压力值，数字压力表它采用大容量锂电池供电，寿命可达三年。可用压力表、绝压、差压的检测，其形式品种多样，分为普通型和防爆型，能满足各种测量需要。它从根本上克服了指针式压力表精度低、可靠性差、损坏率高等诸多缺点。尤其在腐蚀、振动等场所使用，更显其超凡性能。现场使用条件应符合本仪表技术参数的要求。正确选用仪表量程，被测压力不能超过仪表的测量上下限范围，应留有充分的超压安全余量。被测介质温度不得超过仪表的工作温度范围，在腐蚀、振动场所使用时还应确保仪表的密封及耐振性能。仪表为垂直向下直接安装式，可直接安装在被测管道压力接口上。
数字压力表适合石油化工、电力冶金等场所的在线使用，自主研发生产现代工业生产中性能可靠、品质优秀的测压产品。它的优点相当突出，应用也非常广泛，压力测量准确与否直接与工业企业生产安全密切相关，一定要确保产品质量，它不但精度高，而且外形漂亮，价格相对适中，我们有理由相信随着科技的发展，产品将越来越受到更多的用户喜欢。
●技术指标
测压元件: 扩散硅. 接口螺蚊:M20×1.5（或用户指定接口螺蚊）
测量范围: Ax：负压， Bx：正压, (参见测量范围选型表)
精度等级： ±0.5％FS±1个字
供电电源： 自备3.6V锂电池
整机工作电流： ≤10μA
采样时间: 1～5秒
环境温度: -30～70℃
表盘直径: φ100mm(不锈钢外壳或隔爆型外壳)
●产品选型
|
型号 |
量程 |
外壳形式 |
说 明 |
|
HD-YLX |
|
|
虹德数字压力表 |
|
|
AX |
|
负压（见量程选型表） |
|
BX |
|
正压（见量程选型表） |
|
|
FX |
法兰轴向带边 |
|
JX |
径向 |
|
ZX |
轴向 |
|
WX |
万向 |
|
EX |
隔爆外壳 |
|
HD-YLX |
BX |
JX |
选型举例 |
选型举例：HD-YLX-B9-JX （φ100表盘；0～1.6MPa; 径向不锈钢外壳）
●附表：HD-YLX智能型现场数字压力表量程选型表
|
代码Ax/Bx |
测压范围KPa/MPa |
代码Ax/Bx |
测压范围
KPa/MPa |
|
A1 |
-100.0KPa～0KPa |
B5 |
0～250.0KPa |
|
A2 |
-100.0～100.0KPa |
B6 |
0～400.0KPa |
|
A3 |
-100.0～250.0KPa |
B7 |
0～600.0KPa |
|
A4 |
-0.100～1.600MPa |
B8 |
0～1.000MPa |
|
A5 |
-0.100～2.500MPa |
B9 |
0～1.600MPa |
|
A6 |
-70.0～70.0KPa |
B10 |
0～2.500MPa |
|
A7 |
-35.0～35.0KPa |
B11 |
0～4.000MPa |
|
A8 |
-10.00～10.00KPa |
B12 |
0～6.000MPa |
|
A9 |
-5.00～5.00KPa |
B13 |
0～10.00MPa |
|
A10 |
-1000Pa～1000Pa |
B14 |
0～16.00MPa |
|
B1 |
0～35.00KPa |
B15 |
0～25.00MPa |
|
B2 |
0～70.00KPa |
B16 |
0～40.00MPa |
|
B3 |
0～100.0KPa |
B17 |
0～60.00MPa |
|
B4 |
0～160.0KPa |
B18 |
0～100.0MPa |
|
|
|
|
|
|
