●产品简介
HD-WZP-230工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～600℃范围内的液体、蒸汽和气体介质以及固体的表面温度。根据国家规定，我们可以生产符合IEC国际标准分度号Pt100、Pt1000铂热电阻和分度号Cu50铜热电阻两大类装配式、统一设计型电阻，均符合IEC751、JB/T8622-1997及JB/T8623-1997标准。
HD-WZPK-230热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。HD-WZP2-230热电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得温度是感温元件所在范围内介质层中的平均温度。

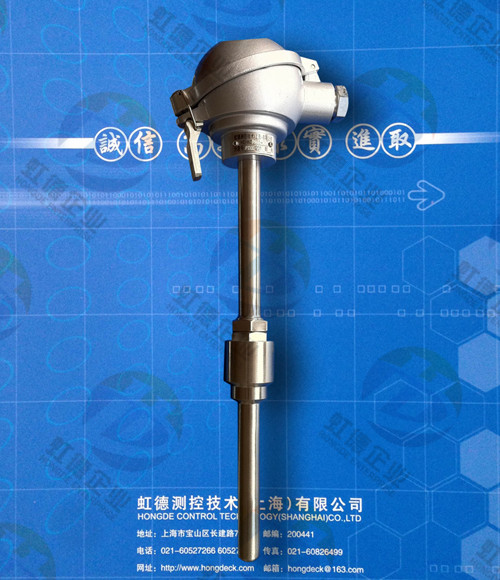

HD-WZP-220装配式热电阻主要由接线盒，保护管，接线端子，绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。HD-WZP型铂电阻的感温元件是一个铂丝绕组，HD-WZP2-231双支铂电阻主要用于需要用二套显示，记录和调节仪同时检测同一地点温度的场合。HD-WZC型铜电阻的感温元件是一个铜丝绕组。
●技术指标
测温范围和准确度
|
热电阻类别 |
测量范围℃ |
分度号 |
允许偏差△t ℃ |
|
WZP型铂电阻 |
-200～600 |
Pt100 |
B级 允差±（0.3或+0.005︱t︱） |
|
A级 允差±（0.15或+0.002︱t︱） |
|
WZC型铜电阻 |
-50～100 |
Cu50 |
-50～100℃ 允差±（0.30+6.0×10-3t） |
注：式中“t”为感温元件的实测温度绝对值。
●产品选型
|
HD-W |
虹德温度仪表 |
|
|
Z |
热电阻 |
|
|
感温元件材料 分度号 |
|
P |
铂 Pt100、Pt1000 |
|
C |
铜 Cu50 |
|
|
内芯结构 |
|
K |
铠装结构 |
|
|
电阻元件 |
|
无 |
单支 |
|
2 |
双支 |
|
|
|
安装固定形式 |
|
1 |
无固定装置 |
|
2 |
固定螺纹 |
|
3 |
活动法兰 |
|
4 |
固定法兰 |
|
5 |
活络管接头式 |
|
6 |
固定螺纹锥形式 |
|
|
接线盒形式 |
|
2 |
防喷式 |
|
3 |
防水式 |
|
|
保护管直径 |
|
0 |
Φ16 |
|
1 |
Φ12 |
|
HD-W |
Z |
P |
K |
2 |
- |
2 |
3 |
0 |
选型举例 |
●保护管材质
|
材质 |
使用温度 |
特点及用途 |
|
1Cr18Ni9Ti |
-200～800 |
具有高温耐蚀性，通常作为一般热钢使用 |
|
304 |
-200～800 |
低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢 |
|
316 |
-200～750 |
低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
|
316L |
-200～750 |
超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
|
310S |
-200～1000 |
具有高温抗氧化性，耐腐蚀型通常作为热钢使用 |
|
GH3030 |
0～1100 |
镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用 |
|
